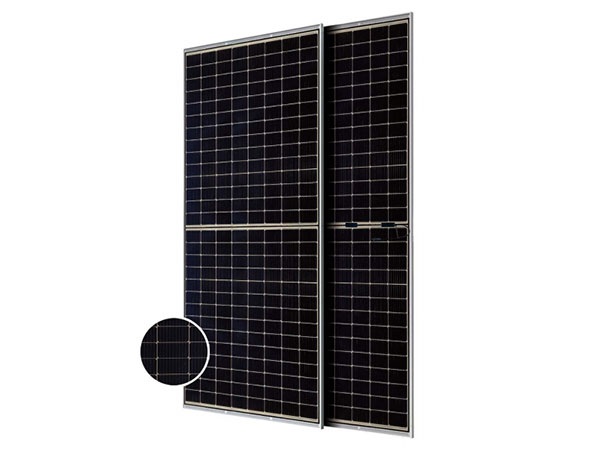

  • 高效双面光伏组件675-710W

体系认证

ISO9001: 2015/ISO质量管理体系
ISO14001: 2015/环境管理体系
ISO45001: 2018/国际职业健康安全管理体系认证

产品认证

IEC 61215 / IEC 61730 / CQC / TUV / CE

高效双面光伏组件675-710W产品认证


组件特性

更高功率更低成本
组件功率高达710W,  组件效率高达21.3%。

工作电流低
内损小,组件发热小,安全系数高。

多主栅技术
减小电流收集、汇流距离,有效降低电流损失,提高组件输出功率。

超强合金边框
可承载5400Pa雪荷载及2400Pa风荷载。

小电池片多主栅焊接
有效降低隐裂及遮挡影响。

12年产品质保、30年功率质保

首年衰减小于2%,线性衰减小于0.45%


业内领先的线性质保

高效双面光伏组件675-710W线性质保


尺寸图

高效双面光伏组件675-710W尺寸图


包装标准

平板车运输装车量(车型:高低板-车总长17.5米,高板长度3.5-4.5米)

每托尺寸(mm) 2500×1230×1490 34块/托,23小托/车,782块/车


结构参数

电池片类型 单晶双面PERC
半片电池片数目 224 ( 8*14+8*14)
组件尺寸 2410*1376*30mm
组件重量 42kg
上表面玻璃材质 2.0mm高透减反射镀膜钢化玻璃
下表面玻璃材质 2.0mm高透钢化玻璃
边框 阳极氧化铝合金
接线盒 IP68,1500VDC,
接线盒线缆 TUV1*4.0mm²
线缆长度 300mm (不含连接器)


曲线图

高效双面光伏组件675-710W曲线图


电性能参数

组件型号 JN-BM6/224G-
       675W
JN-BM6/224G-
       680W
JN-BM6/224G-
       685W
JN-BM6/224G-
       690W
JN-BM6/224G-
       695W
JN-BM6/224G-
       700W
JN-BM6/224G-
       705W
JN-BM6/224G-
       710W

STC NOCT STC NOCT STC NOCT STC NOCT STC NOCT STC NOCT STC NOCT STC NOCT
最大功率( Pmax) 675 502.4 680 507.1 685 510.3 690 514.8 695 518.2 700 521.1 705 525.8 710 529.4
最佳工作电压( Vmp) 62.97 58.65 63.2 58.83 63.43 59.08 63.6 59.19 63.77 59.34 63.99 59.59 64.21 59.78 64.37 59.96
最佳工作电流( Imp) 10.72 8.59 10.76 8.62 10.8 8.66 10.85 8.7 10.9 8.74 10.94 8.77 10.98 8.81 11.03 8.84
开路电压( Voe) 75.07 70.39 75.27 70.48 75.52 70.78 75.69 70.98 75.86 71.08 76.06 71.34 76.3 71.42 76.46 71.66
短路电流( lsc) 11.41 9.23 11.43 9.23 11.43 9.24 11.44 9.24 11.45 9.24 11.46 9.25 11.47 9.28 11.49 9.28
组件效率 20.35% 20.51% 20.66% 20.81% 20.96% 21.11% 21.26% 21.41%
工作温度范围(℃)  -40℃~+85℃
最大系统电压 1500DC(IEC)
最大额定熔丝电流 20A
输出功率公差 0~10W
最大功率( Pmax )的温度系数 -0.34%
开路电压( Voc )的温度系数 -0.26%
短路电流( lsc )的温度系数 0.05%
名义电池工作温度( NOTC) 41±3℃
最大功率双面率  70%

本技术参数文件中包含的技术参数可能略有偏差,景能并不保证其完全准确无误。由于不断创新、研发和产品改良,景能有权在不事先通知的情况下,随时调整本技术参数文件中的信息。
客户签订合同时应获取最新版的技术参数文件,并将其作为双方当事人签订的有约束力的合同的组成部分。

STC测试条件:大气质量AM1.5,辐照度1000W/m²,电池温度25℃,功率测量误差+/-3%
NOCT测试条件:辐照度800W/m²,电池温度20℃,风速1m/s
最大功率双面率=背面STC最大输出功率/正面STC最大输出功率,最大功率双面率公差=±5%


背面增益

  组件型号 JN-BM6/224G-
       675W
JN-BM6/224G-
       680W
JN-BM6/224G-
       685W
JN-BM6/224G-
       690W
JN-BM6/224G-
       696W
JN-BM6/224G-
       700W
JN-BM6/224G-
       705W
JN-BM6/224G-
       710W
  5% 最大功率(Pmax) 708.75 714 719.25 724.5 729.75 735 740.25 745.5
组件效率 21.37% 21.53% 21.69% 21.85% 22.01% 22.16% 22.32% 22.48%
 10% 最大功率(Pmax) 742.5 748 753.5 759 764.5 770 775.5 781
组件效率 22.39% 22.56% 22.72% 22.89% 23.05% 23.22% 23.39% 23.55%
 20% 最大功率(Pmax) 810 816 822 828 834 840 846 852
组件效率 24.43% 24.61% 24.79% 24.97% 25.15% 25.33% 25.51% 25.69%
 30% 最大功率(Pmax) 877.5 884 890.5 897 903.5 910 916.5 923
组件效率 26.46% 26.66% 26.85% 27.05% 27.25% 27.44% 27.64% 27.83%
